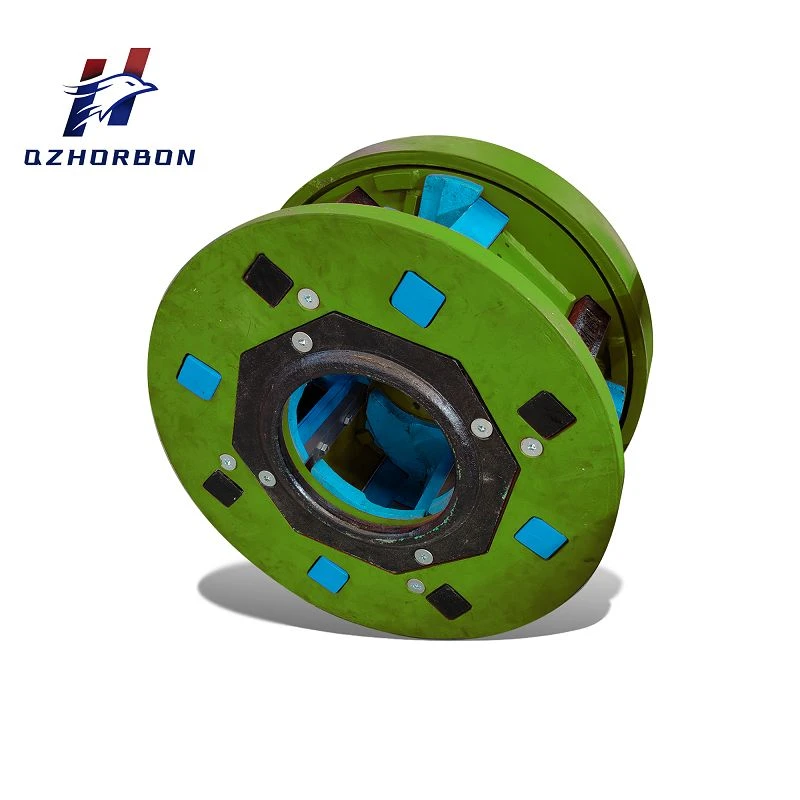

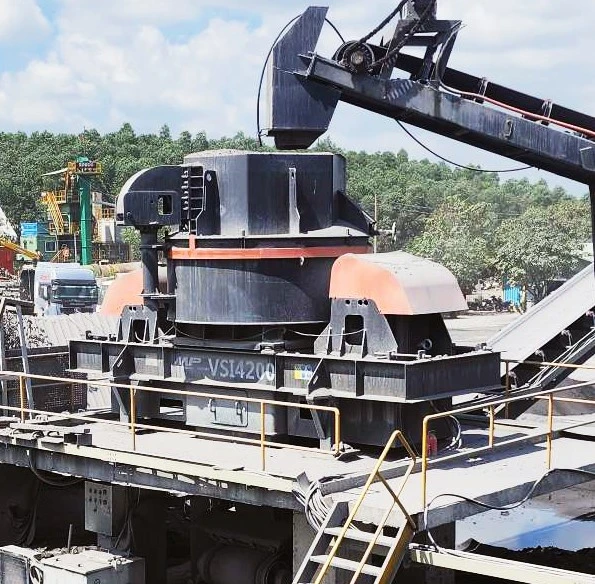

Rotor de trituradora verda - VSI Conjunt de rotor de trituradora d'impacte d'eix vertical i peces de desgast
Redefinició de l'eficiència en la trituració d'eix vertical
La qualitat del rotor no és visible des de l'exterior d'una caixa d'enviament. Viu en la composició d'aliatge d'un martell de placa, la tolerància del forat d'una carcassa de coixinets, l'estructura del gra d'un eix forjat, la consistència de la massa del port-a-d'un conjunt de plaques de desgast VSI. Aquestes són decisions de fabricació preses setmanes abans que la peça arribi al lloc - i determinen si el vostre proper interval de manteniment planificat s'executa segons la programació o s'interromp per un component que mai no s'ha creat per durar.
Quan els rotors de la trituradora d'impacte horitzontal depenen de la massa i la velocitat del martell, un rotor VSI funciona com un accelerador - alimentant material a través d'un disc giratori d'alta-velocitat que llança partícules d'alimentació contra un anell d'enclusa estacionari o una plataforma de roca a velocitat controlada. La condició de la superfície interna de desgast del rotor regeix directament la gradació del producte, l'eficiència del rendiment i el consum d'energia per tona de sortida.

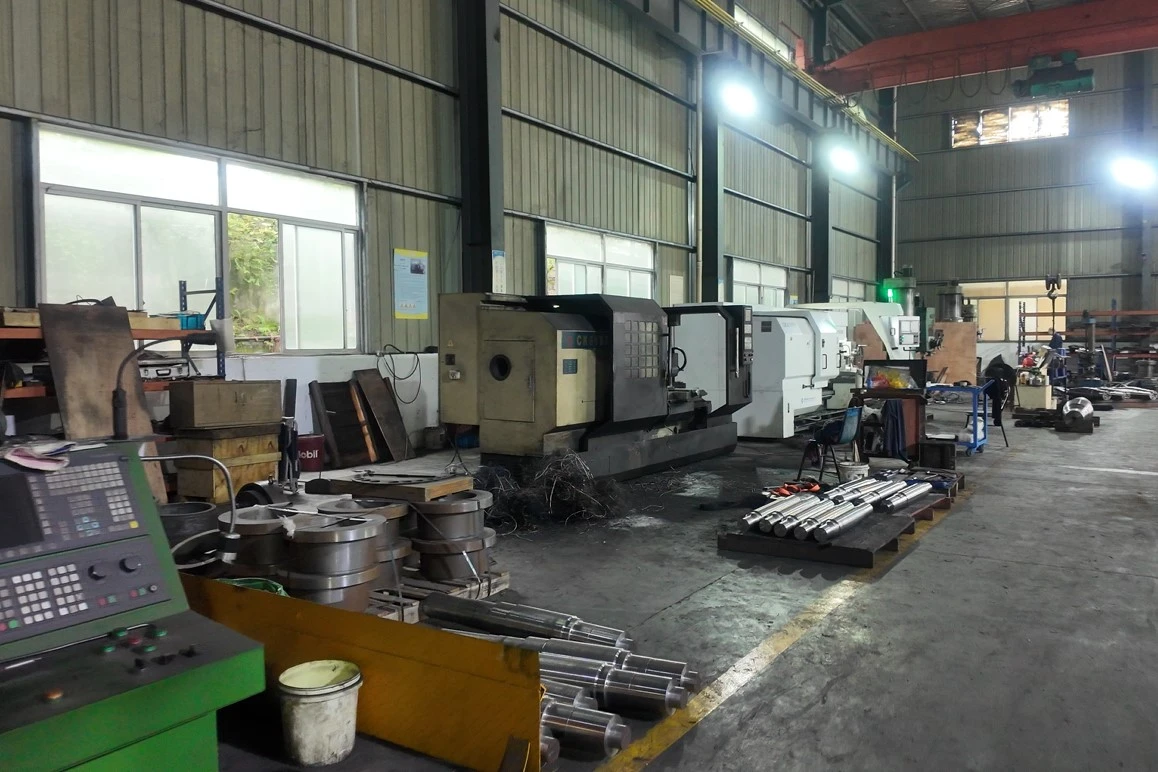

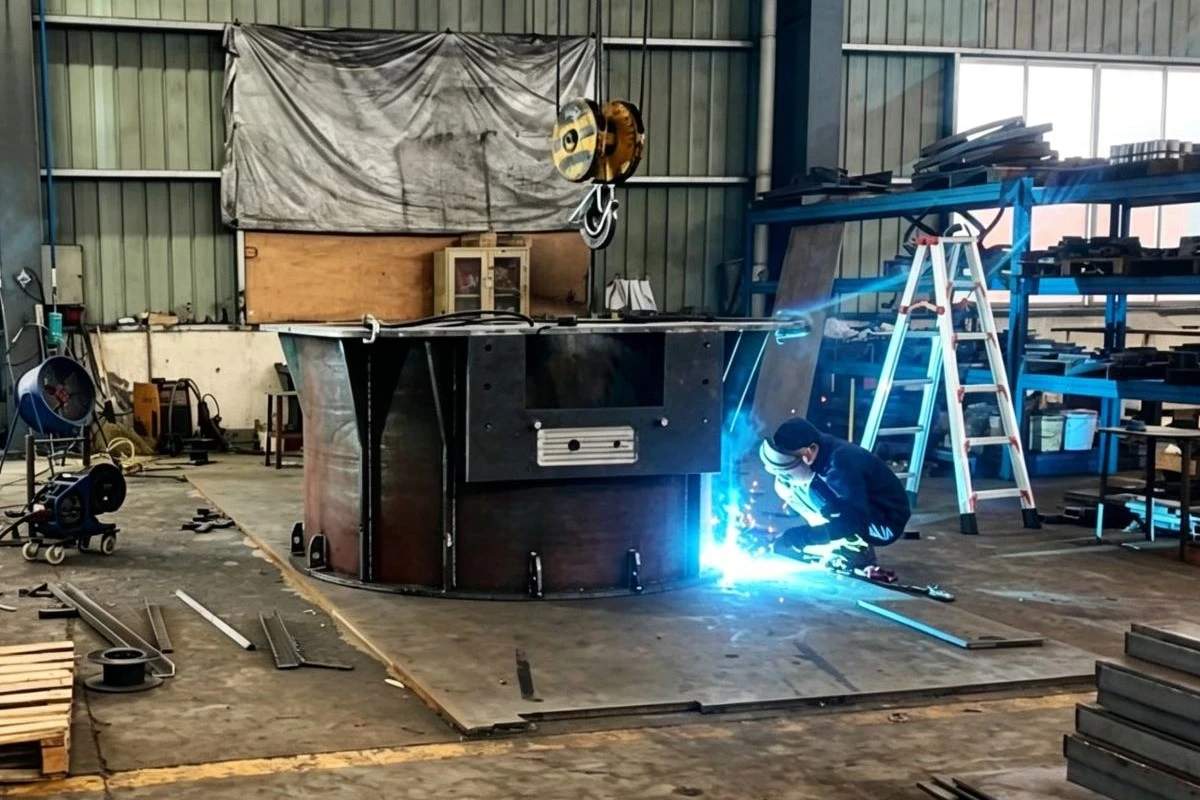

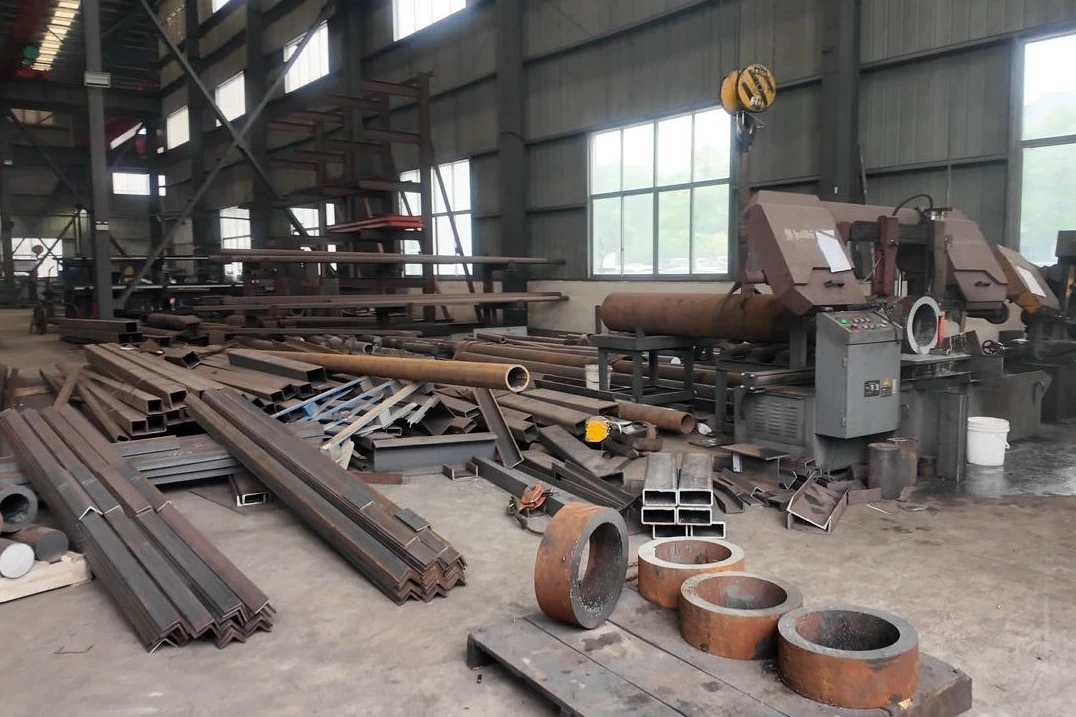

A Quzhou Horbon Mining Parts Co., Ltd., fabriquem el conjunt complet del rotor VSI i cada component de desgast individual a la nostra instal·lació de producció de 13.000 m² a Quzhou, Zhejiang. Tant si esteu reconstruint un rotor entre finestres de manteniment programades o adquirint un conjunt de reemplaçament complet, cada peça s'envia des d'una única font - una fàbrica, un sistema de qualitat, sense intermediaris.
Especificacions del producte - VSI4000 4-Conjunt del rotor del port
Dibuix de la trituradora
| Paràmetre | Detall |
| Número de peça del muntatge | 2103030016 |
| Model de trituradora compatible | Trituradora d'impacte d'eix vertical MP VSI4000 |
| Tipus de rotor | Conjunt de rotor de 4 ports / 4 canals |
| Diàmetre del rotor | Ø840 mm |
| Alçada del rotor | 448 mm |
| Diàmetre interior del forat de l'eix - | Ø390 mm |
| Diàmetre exterior del forat de l'eix - | Ø420 mm |
| Funció d'equilibri | Forats de cargol d'ajust de l'equilibri estàtic |
| Total de components en muntatge | 25 línies de comanda |
| Peces de desgast clau | Anell de desgast superior, plaques de rastre, plaques de desgast superior i inferior, suports de puntes, plaques de desgast, placa distribuïdora |
| MOQ | 5 unitats per part |
| Temps de lliurament estàndard | 15–30 dies |
| Condicions d'exportació | FOB/CIF (Xangai/Ningbo) |
Com funciona un rotor VSI de 4 ports
El VSI4000 funciona amb un rotor de 4-ports (4 canals): quatre ports de descàrrega disposats simètricament a través dels quals el material accelerat surt del cos del rotor a gran velocitat. El material d'alimentació entra per l'ull d'alimentació central, es distribueix pel rotor per la placa distribuïdora i després es canalitza a través de cada port on les plaques de desgast i els suports de punta guien la trajectòria del material a mesura que surt del rotor.
Cada port està revestit amb un paquet de desgast estructurat: les plaques de desgast superior i inferior protegeixen les parets del port del contacte abrasiu, les plaques de rastre protegeixen la vora posterior del cos del rotor i el suport de la punta fixa la punta de desgast que defineix el punt final de sortida del material. Els anells de desgast superior i inferior protegeixen les cares superior i inferior del rotor de la recirculació vertical del material.
Aquest sistema de desgast de múltiples-superfícies significa que el manteniment del rotor VSI és fonamentalment un cicle de substitució de peces de desgast - el cos del rotor en si mateix rarament falla si el paquet de desgast es manté correctament. Horbon subministra cada component de la superfície de desgast de manera individual, cosa que permet que les operacions reconstrueixin els rotors al lloc-sense comprometre's a la substitució completa del conjunt.
Desglossament complet de components
Cos del rotor
El nucli estructural del conjunt del rotor de la trituradora verda. Fundició-de precisió amb quatre canals de port simètrics, forat d'eix mecanitzat (Ø390/Ø420 mm) i forats per a cargols d'ajust de l'equilibri estàtic per a l'equilibri de camp després de la substitució de les peces de desgast. El cos del rotor és el component de més valor-del conjunt i normalment dura més que diversos conjunts de peces de desgast quan es fa un manteniment adequat.
Anell de desgast superior
Col·locat a la cara superior del rotor, l'anell de desgast superior intercepta el material que circula per sobre del disc del rotor durant el funcionament. Una peça de desgast d'impacte directe-, protegeix la superfície superior del cos del rotor i és un dels primers components que cal substituir en una aplicació VSI d'alt rendiment-.
Anell de desgast
La contrapartida inferior de l'anell de desgast superior, protegint la cara inferior del cos del rotor del desgast abrasiu causat per la recirculació del material sota el disc. S'ofereix en geometria de tipus C-per a la configuració VSI4000.
Trail Plates
Quatre plaques de rastre, una per port, protegeixen la vora posterior de cada port del rotor del raig abrasiu de material que surt a gran velocitat. Col·locats simètricament, s'han de substituir com un conjunt igualat per mantenir l'equilibri del rotor. Disponible en graus d'aliatge-resistents al desgast adequats a l'abrasivitat del vostre material d'alimentació.
Suports de placa de pista
Suports de suport estructurals que subjecten cada placa de rastre en la seva posició angular correcta dins del port del rotor. Manteniu la integritat de la geometria del port a mesura que les plaques de rastre es desgasten.
Placa de desgast superior-B
Alinea la paret superior de cada port del rotor. Classificat com a element de desgast d'alta -freqüència - en aplicacions d'alimentació abrasiva, les plaques de desgast superiors solen ser reemplaçades a intervals més curts que el cos del rotor o les plaques de rastre.
Placa de desgast inferior-B
Reflecteix la placa de desgast superior a la superfície de la paret del port inferior. Juntament amb la placa de desgast superior, crea un canal protegit que guia el flux de material a través del port del rotor amb un contacte mínim amb el cos del rotor sense protecció.
Suport de punta
El suport de la punta és el seient de muntatge de la punta de desgast a cada sortida del port - el punt de major intensitat de desgast localitzat de tot el sistema de rotor. Els suports de punta estan mecanitzats amb precisió-per mantenir una geometria de punta consistent als quatre ports. El desgast asimètric de la punta entre els ports indica un problema de distribució de l'alimentació i hauria de fer investigar l'estat de la placa distribuïdora.
Placa de desgast
Plaques de desgast internes estàndard que proporcionen protecció addicional contra l'abrasió a les superfícies del cos del rotor exposades a camins de flux de material dins dels canals del port.
Placa distribuïdora
La placa distribuïdora es troba al centre del rotor, directament sota el punt d'entrada d'alimentació. Divideix l'alimentació d'entrada de manera uniforme en els quatre canals de port, assegurant un flux de material equilibrat i evitant el desgast diferencial entre els ports. La distribució desigual de l'alimentació accelera el desgast selectiu del port i pot induir un desequilibri del rotor - fent que la condició de la placa distribuïdora sigui un punt de control clau de manteniment.
Diagrama de la trituradora d'impacte horitzontal PFC1415P
Placa posterior
Proporciona protecció de la-superfície posterior dins del conjunt del rotor, protegint les superfícies estructurals del material que torna de l'enclusa o la plataforma de roca.
Anell de bloqueig cònic
El sistema de bloqueig cònic assegura el conjunt del rotor a l'eix principal amb un ajustament d'interferència de precisió - eliminant el joc entre l'eix i el cub sense necessitat de ranures o cargols de fixació que es poden afluixar amb la vibració. Assegura la concentricitat i prevé el micro-moviment que acceleraria el desgast del forat de l'eix.
Material i estàndards de fabricació
Les peces de desgast del rotor VSI funcionen en condicions que difereixen significativament dels components de la trituradora d'impacte horitzontal - velocitats superficials més altes, contacte de lliscament abrasiu sostingut i sensibilitat crítica de l'equilibri que penalitza la massa inconsistent de la peça. La selecció de materials i processos d'Horbon reflecteix aquestes demandes:
Selecció d'aliatges per a peces de desgast
L'acer d'aliatge de crom-molibdè i el ferro blanc d'alt-crom són les famílies de materials principals per a les plaques de desgast, els anells de desgast i les plaques de rastre VSI. Aquests graus ofereixen la combinació de duresa superficial i tenacitat suficient per resistir el mode de fallada d'estella que es pot produir en alternatives de carbur pur o ceràmica sota impacte.
Càsting i control dimensional
Les peces de desgast es fan amb precisió-a una geometria propera a-net, amb interfícies de muntatge mecanitzades que garanteixen un seient coherent als quatre ports. La concordança del pes del port-a-port es controla durant la producció per minimitzar la correcció d'equilibri necessària després de la instal·lació de la peça de desgast.
Verificació de la duresa

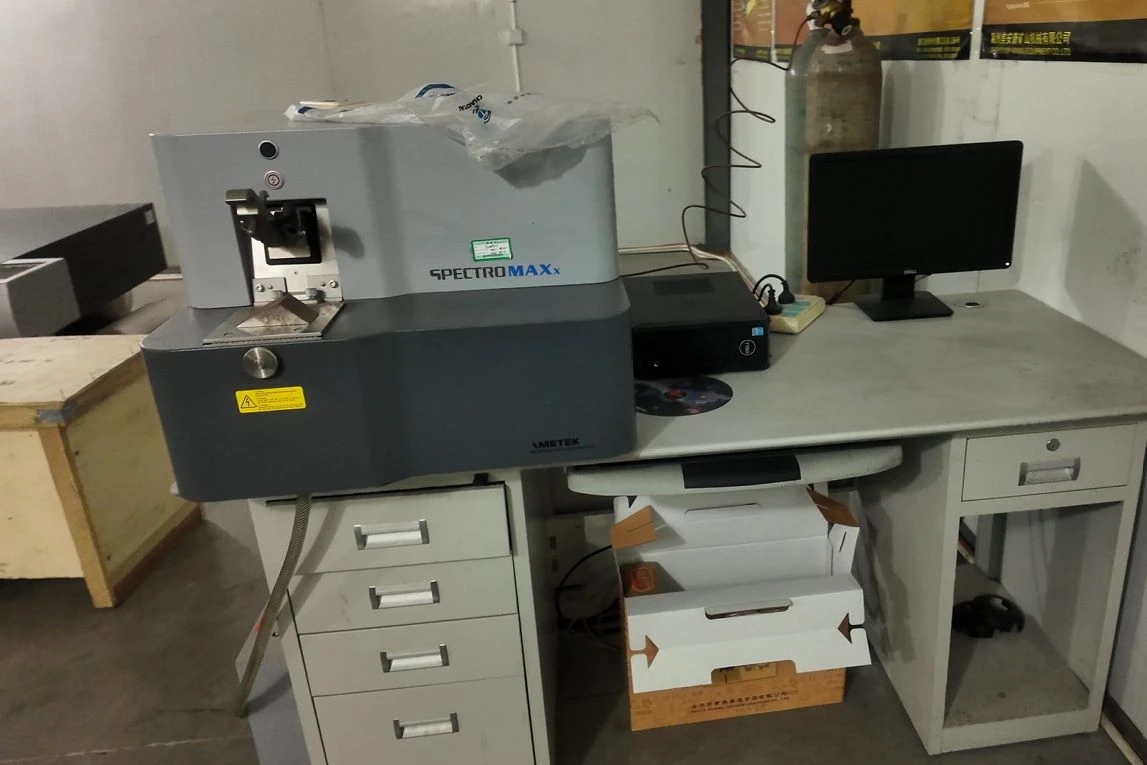

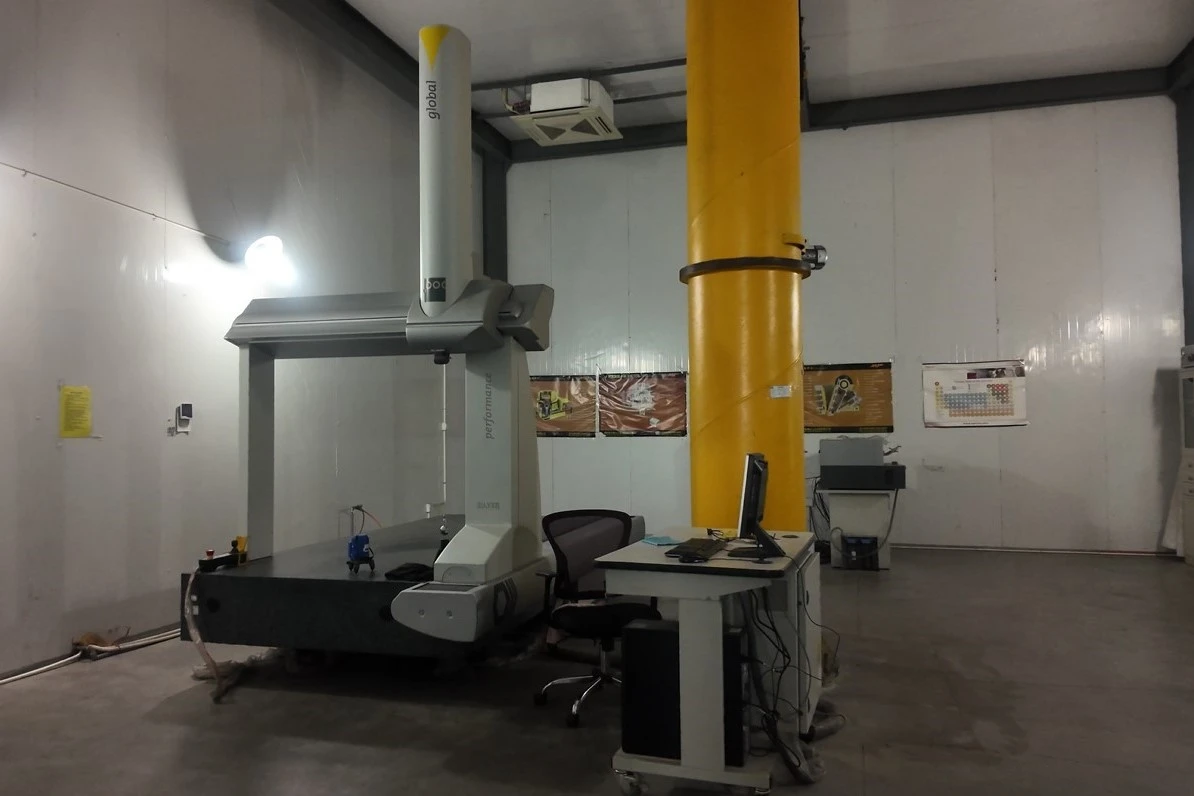

Les proves Rockwell (HRC) s'apliquen a totes les peces de desgast abans de l'enviament. L'anàlisi espectral confirma la composició de l'aliatge en l'etapa de la matèria primera. La inspecció dimensional de CMM cobreix totes les interfícies de muntatge crítiques.
Proves no-destructives
S'aplica al cos del rotor i als components estructurals per detectar discontinuïtats internes abans del muntatge.
Components de la casa de coixinets associats
El conjunt del rotor VSI4000 connecta directament amb el conjunt de la casa de coixinets (Codi: 2104010010). Per a les operacions que requereixen una capacitat de reconstrucció completa de la transmissió, Horbon també subministra:
| Component | Codi | Quantitat |
| Seient del coixinet | 3103030224 | 1 |
| Eix principal | 3103030225 | 1 |
| Coixinet | 6201040023 | 2 |
| Porta anell | 3103030228 | 1 |
| -Anell tòric Ø291×3,55 | 6601010007 | 2 |
| Anell de segell d'oli | 6602010011 | 3 |
Obtenir tant el conjunt del rotor com els components de la casa de coixinets d'Horbon elimina el risc de compatibilitat de la interfície i consolida la vostra compra de recanvis VSI4000 en una única comanda de compra.
Guia de planificació del manteniment de la prioritat - de peces de desgast
Per als equips d'adquisició i manteniment que gestionen els intervals de servei del rotor VSI, la classificació de prioritat següent reflecteix la freqüència de substitució típica:
Peces de desgast d'alta-freqüència
- Placa de desgast superior-B (×4)
- Placa de desgast inferior-B (×4)
- Anell de desgast superior (×1)
- Plaques de ruta (×4)
- Plaques de desgast (×4)
Peces de desgast de-freqüència mitjana
- Suport de punta (×4)
- Anell de desgast C (×1)
- Placa distribuïdora (×1)
Parts estructurals/{0}}de baixa freqüència
- Cos del rotor (×1)
- Placa posterior (×1)
- Anell de bloqueig cònic i bloqueig cònic
Horbon manté estoc de peces de desgast-d'alta freqüència per a un lliurament accelerat. Poseu-vos en contacte amb nosaltres per conèixer la disponibilitat actual abans del proper període de manteniment programat.
Per què Horbon per al vostre subministrament de rotor de trituradora verda
Cobertura completa de peces de VSI - No només el rotor
L'abast de fabricació d'Horbon cobreix la categoria completa de peces de trituradora. Més enllà dels conjunts de rotor VSI i les peces de desgast, produïm engranatges, casquilles, mànigues de bronze, eixos principals, molles, segells d'oli, politges, elements de subjecció i components estructurals per a trituradores d'impacte d'eix horitzontal i vertical. Per als equips de manteniment de plantes que gestionen equips d'impacte horitzontal i VSI, Horbon ofereix un autèntic -canal d'adquisició - per a cada requisit de peces de la trituradora que compleix un contacte de fàbrica, un sistema de qualitat i un enviament consolidat.
Direcció de fàbrica i subministrament de peces personalitzades i OEM
Som una empresa de fabricació, no un distribuïdor de peces. El preu reflecteix el cost de fàbrica més el marge d'exportació directa. Per a relacions de subministrament a llarg termini-o programes de reposició de peces de desgast de gran-volum, hi ha disponibles acords de preus marc.
Totes les peces estan disponibles sense marca, amb acord OEM o fabricades segons els dibuixos i especificacions del client. Si el vostre model VSI difereix del VSI4000, envieu el vostre número de peça o dibuix per a una referència-creuada i fabricació personalitzada.
Infraestructura d'exportació i postvenda i suport tècnic
Termes FOB i CIF a través dels ports de Xangai i Ningbo. Relacions d'exportació actives al sud-est asiàtic, Orient Mitjà, Àfrica, Europa, Amèrica, Àsia del Sud i Austràlia.
Resposta tècnica en línia 7×24. Documentació d'instal·lació i orientació d'enginyeria proporcionada amb cada comanda. Problemes de qualitat resolts mitjançant la substitució gratuïta de peces. Assistència tècnica basada en vídeos i fotos-disponible per a la resolució de problemes-del lloc.
Preguntes freqüents
P: Què fa que un rotor VSI sigui diferent d'un rotor de trituradora d'impacte horitzontal i això afecta la manera d'obtenir les peces?
R: La diferència clau és la funció: un rotor VSI accelera el material de manera centrífuga en lloc de colpejar-lo amb martells pesats. Això significa que el sistema de desgast VSI es distribueix en múltiples superfícies de desgast més petites (plaques de desgast, anells de desgast, suports de puntes) en lloc de concentrar-se en martells de plaques grans. Per a l'adquisició, significa més línies de comanda amb un pes individual inferior - però una freqüència de substitució combinada més alta. Horbon subministra components del rotor de la trituradora d'impacte VSI i horitzontal, de manera que les operacions-de flotes mixtes poden consolidar-ho tot en un sol proveïdor.
P: Puc demanar peces de desgast individuals en lloc d'un conjunt de rotor complet?
R: Sí - i aquest és el patró d'adquisició típic dels rotors VSI. El cos del rotor és un component estructural de llarga-vida. La majoria de manteniment planificat implica la substitució de plaques de desgast, anells de desgast, plaques de rastre i suports de puntes en un cicle programat. Els 25 articles de línia del conjunt del rotor del port VSI4000 4- estan disponibles individualment amb una quantitat de comanda mínima de 5 peces.
P: Com sé quan cal substituir cada peça de desgast?
R: El seguiment del gruix de la placa de desgast a cada inspecció programada és el mètode principal. S'han de comprovar simultàniament l'estat de la placa de rastre i el suport de la punta. S'ha d'avaluar el desgast de les plaques distribuïdores si observeu un desgast diferencial entre els ports - un signe primerenc de distribució desigual de l'alimentació. Podem proporcionar dades de referència del límit de desgast per a cada component a petició.
P: Què tan crític és l'equilibri del rotor i Horbon ho aborda en la fabricació?
R: L'equilibri és fonamental en els rotors VSI a causa de les altes velocitats de funcionament. El cos del rotor VSI4000 inclou forats per a cargols d'ajust de l'equilibri estàtic per a la correcció de camp després de la instal·lació de la peça de desgast. Horbon controla la coherència del pes de les parts de port-a-durant la producció per minimitzar el desequilibri introduït per la substitució de les peces de desgast. Per a conjunts de rotor complet, l'equilibri estàtic es verifica abans de l'enviament.
P: Quin és el termini de lliurament de les peces de desgast VSI4000 en comparació amb un conjunt de rotor complet?
R: Les peces de desgast-d'alta freqüència (plaques de desgast, anells de desgast, plaques de rastre) solen estar disponibles en estoc o en tirades de producció curtes. Els conjunts complets del rotor i els components del cos del rotor segueixen el termini de lliurament estàndard de 15 a 30 dies. Contacteu-nos amb el vostre requisit i el calendari per a la confirmació de la disponibilitat actual.
P: Horbon subministra els components de la casa de coixinets per al VSI4000?
A: Sí. L'eix principal, el seient del coixinet, els coixinets, l'anell de desgast, les anelles O- i els anells de segellat d'oli per al conjunt de la casa de coixinets VSI4000 estan disponibles a Horbon. L'obtenció de components del rotor i de la casa de coixinets junts simplifica l'adquisició i garanteix la compatibilitat de la interfície.
Sol·liciteu un pressupost per als components del rotor de la trituradora verda
El rendiment de la vostra trituradora VSI depèn de l'estat del seu paquet de desgast del rotor. Horbon ofereix la solució de subministrament completa - des de la reposició programada de peces de desgast fins a la substitució completa del conjunt del rotor - amb preus directes de fàbrica-, documentació de qualitat coherent i capacitat d'exportació global.
Envieu els vostres codis de peça, model de trituradora, quantitats necessàries i termini de lliurament. El nostre equip respon en 24 hores amb un pressupost competitiu de fàbrica.
FOB / CIF · Xangai i Ningbo|Subministrament de BOM completa|S'accepten comandes personalitzades i OEM
